Blick in den Krater

Hardware Hacking

Ich hab mal wieder ein Bißchen mit Säure rumgespielt . Diesmal allerdings mit ca 70-100° heißer Salpetersäure , da der Ätzvorgang damit viel sauberer ist .
Bei Schwefelsäure bildet sich beim zersetzen von Chip-Gehäusen eine braune dickflüssige Pampe während sich die Salpetersäure nur leicht gelblich verfärbt . Ich denke der Rest wird in Gas umgewandelt . Das ist allerdings auch das Problem an der Salpetersäure , man kann nur draußen oder mit Abzug damit arbeiten .

Rausgekommen sind folgende gut gelungenen Aufnahmen:

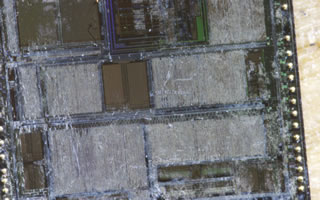

Die Bilder zeigen den Chip einer ComOnAir DECT-PCMCIA Karte , ein SC14421 .
Auf Bild 3 kann man sogar in der Mitte die 512 Byte Programmspeicher(Braune Kästchen) abzählen/vermuten . Oben Links sollten 2kB Data-RAM sein .

Dank an Gizzard der die Bilder mit seiner "Kit-Scherbe" mit Retro-Adapter gemacht hat .
